Входной контроль качества металлопродукции

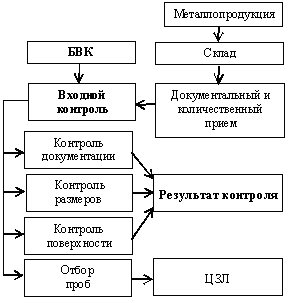

Рис. 3.1. Типовая схема организации входного контроля
При положительных результатах контроля в сопроводительной документации (сертификате, паспорте) делается отметка «Входной контроль проведен, соответствует ТИ»
При несоответствии какого-либо показателя установленным требованиям контролю подвергается удвоенное количество образцов от данной партии металла. При повторном получении неудовлетворительных результатов склад, БВК и отдел снабжения составляют акт на брак.
Забракованный металл маркируется красной краской «Брак» и хранится в изоляторе брака до принятия решения об утилизации или возврате.
Контроль геометрических размеров. В ТИ регламентируется объем контроля размеров сортамента металлопродукции, который составляет, как правило, 5 % от одной партии. Контроль размеров производится измерительными инструментами, обеспечивающими погрешность измерения, равную ½ допуска на измеряемый параметр.
В зависимости от вида сортамента (пруток, лента, лист и т. д.) контролю подлежат размеры, указанные в сертификате, при этом в ТИ оговорено, как и в каких местах проводятся измерения.
Например, измерение толщины полос и лент должно проводиться на расстоянии не менее 50 мм от конца и не менее 10 мм от кромки. Ленты шириной 20 мм и менее измеряются посредине. Измерения производятся микрометром по ГОСТ 6507-90 или ГОСТ 4381-87.
Измерение толщины листов и плит производят на расстоянии не менее 115 мм от углов и не менее 25 мм от кромок листа штангенциркулем (ГОСТ 166-89).
Измерение диаметров прутков, проволоки производят не менее чем в двух местах в двух взаимно перпендикулярных направлениях одного и того же сечения микрометром (проволока) или штангенциркулем (пруток). Ширину и длину измеряют металлической рулеткой по ГОСТ 7502-89 или металлической линейкой по ГОСТ 427-75.
Контроль поверхности. Качество поверхности металла проверяют на соответствие требованиям НТД на поставку визуально без применения увеличительных приборов (кроме случаев, оговоренных особо). Рекомендованный объем контроля составляет 5 % от партии. В некоторых случаях (поковки, отливки и др.) контролю поверхности подвергают 100 % продукции.
Наиболее общие характерные дефекты поверхности металлопродукции приведены в табл. 3.1 и на рис. 3.2.
Таблица 3.1 Дефекты поверхности металлопродукции
Наименование дефекта |
Виды, происхождение и краткая характеристика дефекта |
Влияние дефекта на качество полуфабриката или готового изделия |
Металлургические дефекты | ||
Плены (рис. 3.2, а) |
При обработке давлением стенки пузырей и раковин слитков сжимаются, вытягиваются и частично уширяются. Наружные стенки камер при возрастании обжатия металла делаются тонкими и прорываются. Образующееся таким образом расслоение металла, более или менее параллельное поверхности и выходящее на нее, называется пленой |
Удаление плены на полуфабрикатах, если глубина их не выходит за пределы допусков по размерам, не оказывает влияния на качество продукции. Плены на поверхности трубок приводят к забраковке изделий |
Трещины (рис. 3.2, в, г, е, ж) |
Трещины на поверхности, равно как и внутренние трещины, являются результатом возникших напряжений при неравномерном нагреве, сильном наклепе, прижогов при шлифовании и тому подобных причин |
Трещины, не выводящие полуфабрикат за пределы допусков по размерам, относятся к исправимому браку. В готовом изделии трещины служат причиной забраковки |
Пузыри (рис. 3.2, б) |
Если наружная стенка готового пузыря очень тонка, то при нагреве металла находящиеся внутри пузыря газы расширяются, выпучивают наружную стенку и образуют пузырь на поверхности | |
Раковины |
Раковины на поверхности отливок являются результатом неудовлетворительной формовки, вырубки дефектов, а в изделиях, полученных обработкой давлением, следствием раскрывшихся пузырей и др. |
Если раковина не выводит размер изделия за пределы установленных допусков, полуфабрикаты с поверхностными раковинами считаются исправимым браком. В готовых изделиях раковины приводят к забраковке |
Заусенцы и закаты |
Заусенцем называется выпуклость вдоль прокатного профиля, получившаяся в результате выдавливания металла из ручья в зазор между валками. Закатом называется заусенец, закатанный в металл при отделочной прокатке. Заусенцы встречаются также на штампованных заготовках при смещении половинок обрезного штампа |
Готовые штанги и прутки профильного металла при наличии заусенца или заката забраковываются |
Кольцеватость |
Кольцеватость - елочноподобные вмятины и следы на трубках, иногда свободно прощупываемые рукой, являются следствием большой силы трения, возникающей в процессе волочения, сопровождаемом сильной вибрацией |
Кольцеватость на готовых трубках приводит к забраковке их |
Белые пятна и полосы |
Белые пятна и полосы - пороки, встречающиеся в основном на изделиях из алюминия. Они являются следствием загрязнения металла электролитом, наличия неметаллических включений и примесей натрия и кальция |
Дефект резко понижает коррозионную устойчивость алюминия и алюминиевых изделий, а также портит их внешний вид |
Натровая болезнь |
Натровая болезнь - включения натровых соединений в алюминии |
Дефект переводит алюминиевые изделия в брак |
Рябь |
Рябь - точечные отпечатки вдавленности на поверхности алюминиевых изделий, вызываемые налипанием на прокатные валки алюминия | |
Химические пороки | ||
Перетрав |
Перетрав характеризуется шероховатой поверхностью, выявляющей кристаллическую структуру металла. Сильный перетрав в тонкостенных изделиях приводит к значительному уменьшению сечения стенок. Перетрав является следствием высокой концентрации травящих веществ, а также длительной выдержки изделий в них | |
Недотрав |
Недотрав - темные пятна или неоднородный оттенок поверхности. Недотрав является следствием травления растворами слабых кислот и щелочей или же истощения ванны, малой выдержки в ванне, а также соприкосновения изделий друг с другом при травлении | |
Матовость |
Является результатом неравномерного травления, вызванного загрязнением маслом при штамповке, ликвационной неоднородностью и т. п. | |
Шероховатые пятна |
Шероховатые темные и белые пятна на изделиях из легких металлов свидетельствуют о коррозии | |
Механические дефекты | ||
Риски и задиры |
Риски (продольные царапины) возникают на внутренних и наружных поверхностях в результате плохой полировки штампов, попадания в них твердых частиц (песок, окалина, металлическая стружка), попадания таких же частиц в волочильное очко при протяжке, при негладких поверхностях профилей, матриц и т. п. Задиры получаются в результате прессовки при высоких температурах или при большой скорости прессования |
Дефекты портят внешний вид, уменьшают точность размеров изготовленных изделий, а иногда приводят к браку |
Рванины и надрывы |
Рванины и надрывы являются результатом жесткости металла, дефектов штампового инструмента (острые углы) и неправильной установки штампов |
Приводит изделие к браку |
Морщины и складки |
Чаще всего встречаются на корпусах тянутых изделий и представляют собой вертикально расположенные утолщения от сжатия металла. Эти пороки возникают в результате неравномерной толщины заготовки или зазора между штампами и недостаточного предварительного нагрева заготовки |
Портят внешний вид и приводят к браку готового изделия |
Черновины |
Непрошлифованные участки изделий, на дне которых осталась окалина |
Дефект способствует быстрому износу изделия, портит внешний вид и мешает работе с определенной точностью |
Выхваты |
Углубления, полученные при обработке абразивным инструментом |
Сокращают срок службы изделия и портят вид поверхности. Выхваты на режущей части инструмента понижают качество его работы |
Бороздки |
Бороздки - линии, видимые невооруженным глазом и идущие в направлении грубой шлифовки на готовых изделиях (инструмент) |
Бороздки портят внешний вид, понижают сопротивление коррозии, а в некоторых приборах и инструментах отражаются на правильной работе |
Отслаивание металлических или неметаллических покрытий |
Отслаивание металлических и неметаллических покрытий является результатом плохой адгезии их с основным металлом | |
Забоины (рис. 3.2, д) |
