Описание бизнес-процесса

На диаграмме потоков данных показываются работы, которые входят в состав описываемого бизнес-процесса, а также показываются входы и выходы каждой из работ. Данные входы и выходы представляют из себя информационные, либо материальные потоки. При этом выходы одной работы могут являться входами для других.

Входы и выходы, которые были показаны при описании окружения бизнес-процесса являются внешними. Внешние входы на DFD-схеме поступают из вне от поставщика процесса, а внешние выходы уходят наружу к клиенту процесса. При построении DFD-схемы бизнес-процесса их нужно перенести со схемы окружения процесса DFD-диаграмму. Для окончательного описания бизнес-процесса остается описать только внутренние информационные и материальные потоки. Каждый из них является выходом одной из работ и в то же является входом для другой (рис. 4).

бизнес оптимизация

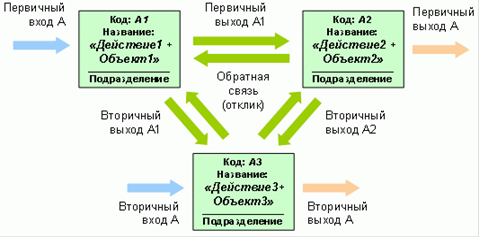

Рис. 4. Диаграмм потоков данных - DFD

При построении DFD-схемы бизнес-процесса нужно помнить, что данная схема показывает потоки материальных и информационных потоков и ни в коем случае не говорит о временной последовательности работ. В большинстве случаев временная последовательность работ совпадает с направлением движения потоков в бизнес-процессе. В общем случае это не верно, так как могут быть случаи подобные примеру, приведенном на рис. 5.

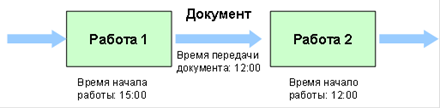

Рис. 5. Пример несовпадения временной последовательности работ и направления движения документа

В данном примере вторая работа по времени начала выполняться раньше первой работы, но документ движется от первой работы ко второй. Именно поэтому стандарт DFD удобен для описания бизнес-процессов верхнего уровня или макропроцессов, при описании которых в общем случае невозможно указать временную последовательность работ, так как все работы выполняются одновременное или существует несколько вариантов различных последовательностей, которые к тому же могут зависеть и от различных точек зрения. Давайте рассмотрим пример бизнес-процесса, приведенного на рис. 6.

Рис. 6. Пример бизнес-процесс верхнего уровня

Если компания использует схему работы <на склад>, то на вопрос что происходит раньше закупка продукции или ее продажа могут быть даны два различных ответа в зависимости от двух различных ситуаций. Если конкретный продукт имеется на складе, то его закупка по времени первичней, чем продажа. Если, при обращении клиента продукции на складе нет и клиент готов подождать пока будет произведена закупка, то процесс продажи начинается по времени раньше, чем закупка, а заканчивается позже. Поэтому при описании данного бизнес-процесса и подобных ему процессов целесообразно использовать DFD стандарт, который не делает акцент на временную последовательность работ.

При построении DFD-схемы бизнес-процесса также нужно показать подразделения и должности участвующие и отвечающие за выполнение работ, входящие в состав процесса. Рекомендуется каждой работе присвоить номер или идентификатор, а также использовать два правила при формулировке названия работ.
