Описание бизнес-процесса

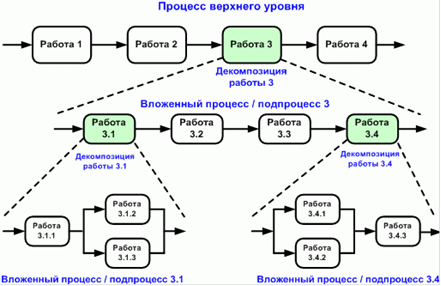

Рис. 9. Декомпозиция бизнес-процесса

Построение диаграммы потоков работ - WFD

При описании бизнес-процессов нижнего уровня используются немного другие процессные схемы, под названием WFD - Work Flow Diagram, что переводится как диаграмма потоков работ. На этой схеме появляются дополнительные объекты, с помощью которых описывается процесс: логические операторы, события начала и окончания процесса, а также элементы, показывающие временные задержки (рис. 10).

С помощью логических операторов, которые еще называют блоками принятия решений, показывают альтернативы, которые происходят в процессе, показывается в каких случаях процесс протекает по одной технологии, а в каких случаях по другой. Например, с помощью данных элементов можно описать ситуацию, когда договор стоимость которого меньше определенной суммы согласуется одной группой сотрудников, а договор с большей стоимостью согласуется по более сложной технологии, в цепочки которой участвуют большее количество сотрудников.

С помощью событий начала и окончания процесса показывается, когда процесса начинается и когда заканчивается. Для жестко формализованных бизнес-процессов, например, таких, как бюджетирование, в качестве событий может выступать время.

В случаях, когда описание бизнес-процесса проводится с целью его дальнейшей временной оптимизации, используют элементы задержки времени, которые показывают места, в которых между последовательно выполняемыми работами имеется временной разрыв. В данном случае последующая работа начинается только через некоторое время после завершения предшествующей.

В классическом подходе WFD на данной схеме не показывают документы, так эти схемы используются для описания процессов нижнего уровня, которые содержат детальные работы, и по названию которых понятно, что является входом и что является выходом.

Отличительной особенностью WFD - диаграммы является то, что стрелки между операциями бизнес-процесса обозначают не потоки объектов (информационные и материальные), а потоки или временную последовательность выполнения работ.

Итак с помощью двух классических схем DFD и WFD можно описать подробно все бизнес-процессы компании.

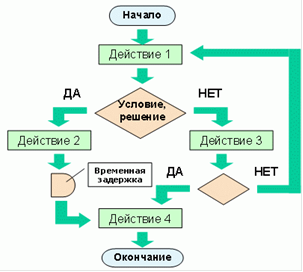

Рис. 10. Диаграмма потоков работ - WFD

Важнейший вопрос при описании бизнес-процессов - выбор способа и инструмента описания. Решению этого вопроса посвящена статья "Современные методологии описания бизнес- процессов - просто о сложном".

ЗАКЛЮЧЕНИЕ

Таким образом оптимизировать работу фирмы нужно, если вы считаете, что по некоторым показателям ваше предприятие должно работать лучше. Например, это касается издержек на производство. Если по вашим объективным подсчётам выходит, что тратить можно меньше, значит, оптимизация необходима. Отметим, что дело касается только тех случаев, когда вы собираетесь улучшить показатель не более чем на 15 процентов.

Также оптимизация может помочь, если все ваши работники чётко знают, что им нужно делать, грамотно решают поставленные перед ними задачи и чтобы улучшить производство им достаточно просто вручить более совершенный инструментарий, автоматизировать часть производства.
