Описание бизнес-процесса

На практике сеть процессов часто называют сетью или схемой взаимодействия бизнес-процессов. Отличие сети процессов от классической схемы DFD состоит в том, что на сети нужно показать внешние субъекты, с которым взаимодействуют бизнес-процессы компании - клиенты, поставщики, банки и др. На рис. 8 приведено пример сети бизнес-процессов для производственной компании.

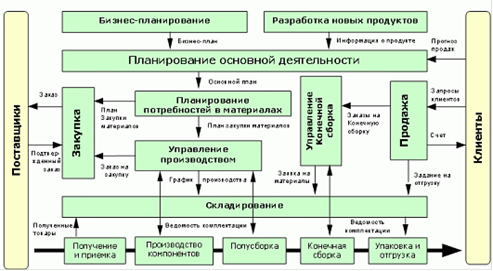

Рис. 8. Пример сети бизнес-процессов

Часть 4. "Описание бизнес-процессов нижнего уровня"

Декомпозиция бизнес-процесса

При построении DFD-схемы бизнес-процесса необходимо использовать правило "7", согласно которому нужно выбрать такой уровень абстрагирования и детализации, при котором схема бизнес-процесса будет состоять в среднем из семи работ. Использование большей детализации и соответственно количества работ приведет к сильному усложнению схемы и снижению возможности проведения качественного анализа бизнес-процесса. Это в свою очередь связано с тем, что человек может эффективно оперировать не более чем семью различными объектами. Использование небольшой детализации и меньшего количества работ на схеме бизнес-процесса приведет к тому, что работы будут достаточно укрупненными для того и это также уменьшит возможность проведения их качественного анализа и оптимизации.

В случае если для достижения целей оптимизации бизнес-процесса требуется большая его детализация, то ее нужно сделать посредством проведения декомпозиции работ составляющих процесс. Для этого каждую или некоторые работы процесса рассматривают как подпроцесс и описываю в виде отдельной схемы бизнес-процесса второго уровня (рис. 9).

При классическом подходе описания бизнес-процессов для разработанной схемы второго уровня может использоваться как DFD, так и WFD формат описания в зависимости от уровня и глобальности работы. Если работа глобальна и ее невозможно представить в виде временной последовательности более мелких работ, то используют DFD-стандарт ее описания. В противном случае работу целесообразно описать посредством WFD - модели.

В случае необходимости работы на схеме процесса второго уровня могут быть декомпозированы на схемы бизнес-процессов третьего уровня и т.д. Декомпозиция бизнес-процесса должна продолжаться до тех пор, пока не будут достигнуты цели его описания. В данном случае удобно использовать понятия вложенный процесс или подпроцесс. На рис. 9 процессная схема работы 3 является вложенным процессом или подпроцессом процесса верхнего уровня. Аналогичным образом процессные схемы работ 3.1 и 3.4 являются вложенными процессами или подпроцессами процесса второго уровня.

В итоге описание бизнес-процесса представляет собой иерархически упорядоченный набор DFD и WFD схем, в котором схемы верхнего уровня ссылаются на схемы нижнего уровня. При этом схемы DFD, используемые на более высоких уровнях декомпозируются или ссылаются на схемы DFD и WFD. Cхемы WFD, используемые на более низких уровнях декомпозируются или ссылаются только на схемы WFD.
